Jaka jest struktura mechaniczna serwosilnika o dużej prędkości?

Jaka jest struktura mechaniczna serwosilnika o dużej prędkości?

Jako wiodący dostawca szybkich serwomotorów często jestem pytany o budowę mechaniczną tych niezwykłych urządzeń. Szybkie serwomotory są kluczowymi komponentami w różnych gałęziach przemysłu, w tym w robotyce, maszynach CNC i systemach automatyki, gdzie niezbędna jest precyzja i szybka reakcja. Zrozumienie ich struktury mechanicznej może pomóc klientom w podejmowaniu świadomych decyzji przy wyborze odpowiedniego silnika do swoich zastosowań.

Podstawowe elementy szybkiego serwosilnika

Szybki serwosilnik składa się z kilku kluczowych elementów mechanicznych, z których każdy odgrywa istotną rolę w jego działaniu. Główne części obejmują stojan, wirnik, łożyska, enkoder i obudowę.

Stojan jest stacjonarną częścią silnika. Zwykle zawiera szereg cewek nawiniętych wokół laminowanych rdzeni żelaznych. Kiedy przez te cewki przepływa prąd elektryczny, generowane jest pole magnetyczne. Konstrukcja stojana ma kluczowe znaczenie, ponieważ określa charakterystykę momentu obrotowego i sprawność silnika. Uzwojenia stojana są starannie zaprojektowane, aby zminimalizować straty i zmaksymalizować natężenie pola magnetycznego, które jest niezbędne do pracy z dużymi prędkościami.

Wirnik jest obracającą się częścią silnika. Zwykle składa się z magnesu trwałego lub zestawu elektromagnesów. W szybkich serwomotorach powszechnie stosuje się wirniki z magnesami trwałymi ze względu na ich dużą gęstość mocy i wydajność. Wirnik jest osadzony na wale i obraca się w polu magnetycznym wytwarzanym przez stojan. Interakcja między polem magnetycznym stojana a polem magnetycznym wirnika powoduje, że wirnik się obraca. Kształt i materiał wirnika zostały zoptymalizowane pod kątem zmniejszenia bezwładności, umożliwiając szybkie przyspieszanie i zwalnianie.

Łożyska to kolejny ważny element szybkiego serwomotoru. Podtrzymują wał wirnika i umożliwiają jego płynne obracanie się przy minimalnym tarciu. Łożyska wysokiej jakości są niezbędne do pracy z dużymi prędkościami, ponieważ są w stanie wytrzymać duże prędkości obrotowe i obciążenia promieniowe. Łożyska precyzyjne są często stosowane w celu zapewnienia dokładnego pozycjonowania i redukcji wibracji, co ma kluczowe znaczenie w zastosowaniach wymagających dużej precyzji.

Enkoder to urządzenie, które dostarcza informacji zwrotnej na temat położenia i prędkości wirnika. Zwykle montowany jest z tyłu silnika i podłączony do układu sterowania. Enkoder wysyła sygnały do ​​sterownika, który następnie dostosowuje prąd elektryczny dostarczany do cewek stojana, aby utrzymać żądaną prędkość i położenie. Istnieją dwa główne typy enkoderów: inkrementalne i absolutne. Enkodery inkrementalne dostarczają informacji o zmianie położenia, natomiast enkodery absolutne podają dokładne położenie wirnika w dowolnym momencie.

Obudowa osłania wszystkie wewnętrzne elementy silnika, chroniąc je przed kurzem, wilgocią i uszkodzeniami mechanicznymi. Zapewnia również powierzchnię montażową silnika i pomaga odprowadzać ciepło powstające podczas pracy. Obudowa jest zwykle wykonana z trwałego materiału, takiego jak aluminium lub stal, i ma być lekka i sztywna.

Funkcje specjalne do pracy z dużą prędkością

Oprócz podstawowych komponentów, szybkie serwosilniki często mają kilka specjalnych funkcji, które umożliwiają im pracę z dużymi prędkościami.

Jedną z takich cech jest zastosowanie magnesów o wysokiej wydajności. Magnesy neodymowe są powszechnie stosowane w szybkich serwomotorach ze względu na ich dużą siłę magnetyczną i niewielką wagę. Magnesy te pozwalają silnikowi generować silne pole magnetyczne, które jest niezbędne do wytwarzania wysokiego momentu obrotowego przy dużych prędkościach.

Kolejną ważną cechą jest zaawansowany system chłodzenia. Praca z dużą prędkością generuje znaczną ilość ciepła, co może mieć wpływ na wydajność i żywotność silnika. Aby zapobiec przegrzaniu, szybkie serwomotory są często wyposażane w wentylatory chłodzące, radiatory lub układy chłodzenia cieczą. Te układy chłodzenia pomagają rozproszyć ciepło i utrzymać temperaturę silnika w bezpiecznym zakresie roboczym.

Konstrukcja mechaniczna silnika jest również zoptymalizowana pod kątem pracy z dużymi prędkościami. Wirnik i stojan zaprojektowano tak, aby miały niski moment bezwładności, co pozwala na szybkie przyspieszanie i zwalnianie. Łożyska są starannie dobierane i smarowane, aby zmniejszyć tarcie i zużycie przy dużych prędkościach. Dodatkowo obudowa silnika została zaprojektowana tak, aby minimalizować wibracje i hałas, co jest ważne w zastosowaniach wymagających cichego i stabilnego środowiska pracy.

Różne typy szybkich serwomotorów

Na rynku dostępnych jest kilka typów szybkich serwomotorów, każdy z własną unikalną strukturą mechaniczną i charakterystyką działania.

Bezszczotkowe serwosilniki prądu stałego są szeroko stosowane w zastosowaniach wymagających dużych prędkości ze względu na ich wysoką wydajność, długą żywotność i niskie wymagania konserwacyjne. W silnikach tych zastosowano komutację elektroniczną zamiast szczotek, co eliminuje problemy związane ze zużyciem szczotek i powstawaniem łuków elektrycznych. Stojan bezszczotkowego serwomotoru prądu stałego składa się z wielu cewek, a wirnik jest magnesem trwałym. Układ sterujący przełącza prąd w cewkach stojana, tworząc wirujące pole magnetyczne, które napędza wirnik.

Serwosilniki prądu przemiennego to kolejny popularny wybór do zastosowań wymagających dużych prędkości. Są znane z dużej gęstości mocy, płynnej pracy i doskonałej kontroli prędkości. Serwosilniki prądu przemiennego wykorzystują trójfazowe zasilanie i falownik do sterowania prędkością i momentem obrotowym silnika. Stojan serwomotoru prądu przemiennego ma trzy zestawy uzwojeń, a wirnik może być z magnesem trwałym lub typu indukcyjnego.

Silniki krokowe są również używane w niektórych zastosowaniach wymagających dużej prędkości, chociaż zazwyczaj nie są tak szybkie jak bezszczotkowe serwomotory prądu stałego lub prądu przemiennego. Silniki krokowe działają poprzez przechodzenie przez szereg dyskretnych pozycji, co czyni je odpowiednimi do zastosowań wymagających precyzyjnego pozycjonowania. Stojan silnika krokowego ma wiele biegunów, a wirnik ma konstrukcję zębatą. Układ sterowania wysyła serię impulsów do cewek stojana, aby poruszać wirnikiem małymi krokami.

Zastosowania szybkich serwomotorów

Szybkie serwosilniki są wykorzystywane w szerokim zakresie zastosowań, w tym w robotyce, obróbce CNC, maszynach pakujących i produkcji półprzewodników.

W robotyce do sterowania ruchem przegubów robota stosuje się szybkie serwomotory. Zdolność silników do zapewniania precyzyjnego i szybkiego ruchu jest niezbędna w przypadku zadań takich jak operacje podnoszenia i umieszczania, montaż i spawanie.

Centra obróbcze CNC wykorzystują szybkie serwosilniki do napędzania wrzeciona i osi. Wysoki moment obrotowy i prędkość silników pozwalają na szybką i dokładną obróbkę skomplikowanych części.

Maszyny pakujące wykorzystują szybkie serwomotory do kontrolowania ruchu materiałów opakowaniowych oraz procesów napełniania i zamykania. Zdolność silników do zapewnienia precyzyjnego i spójnego ruchu zapewnia wysoką jakość pakowania i wydajną produkcję.

Sprzęt do produkcji półprzewodników wykorzystuje szybkie serwomotory do obsługi płytek, litografii i testowania. Wysoka precyzja i prędkość silników mają kluczowe znaczenie w produkcji układów scalonych o dużej gęstości.

Wniosek

Podsumowując, struktura mechaniczna szybkiego serwomotoru jest złożoną i wyrafinowaną konstrukcją, zoptymalizowaną pod kątem pracy z dużą prędkością, precyzji i niezawodności. Zrozumienie podstawowych komponentów i specjalnych cech tych silników może pomóc klientom w wyborze odpowiedniego silnika do ich konkretnych zastosowań.

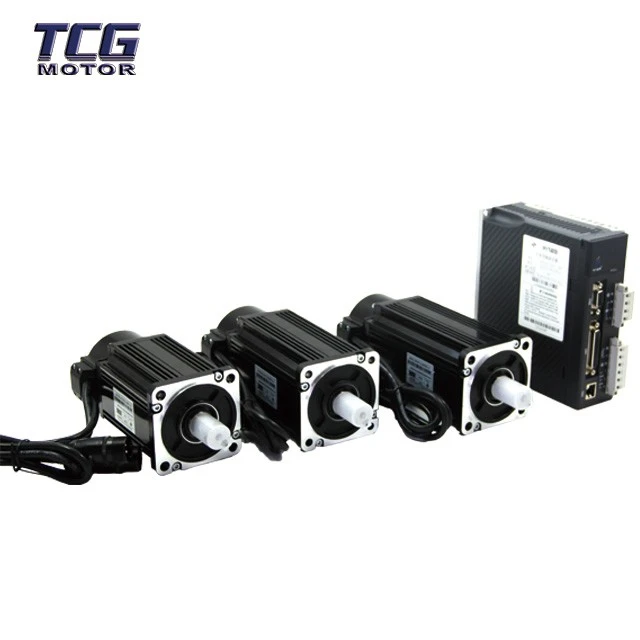

Jako dostawca szybkich serwomotorów oferujemy szeroką gamę produktów odpowiadających różnorodnym potrzebom naszych klientów. Niezależnie od tego, czy potrzebujeszSilnik serwo o prędkości 4000 obr./min, ASerwosilnik 3000 obr./minlubJednofazowy silnik serwo 220 V, posiadamy wiedzę i doświadczenie, aby zapewnić Państwu najlepsze rozwiązanie.

Jeśli chcesz dowiedzieć się więcej na temat naszych szybkich serwomotorów lub chciałbyś omówić swoje specyficzne wymagania, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiedniego silnika do Twojego zastosowania i zapewnić wsparcie, którego potrzebujesz w całym procesie zakupu.

Referencje

• „Silniki i napędy elektryczne: podstawy, typy i zastosowania” Austina Hughesa i Billa Drury'ego.
• „Podstawy sterowania ruchem” Petera Nachtweya.
• Dokumentacja techniczna wiodących producentów serwomotorów.
